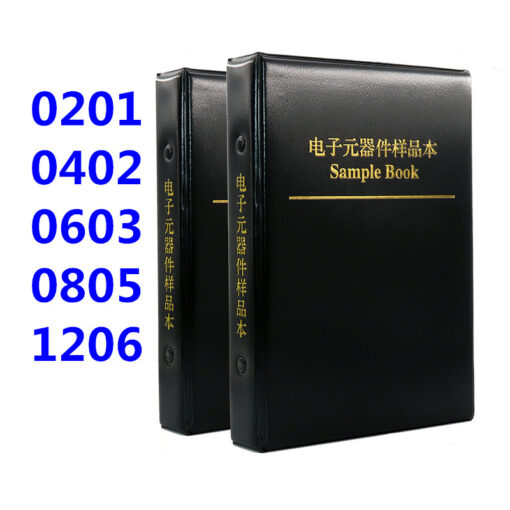

SMD Resistor Components Sample Book

Attribute Parameter Value

Product catalog: Chip resistor.

Resistance type: Thick film resistor.

Resistance value: 0Ω-10MΩ

Accuracy: ±1%，±5%

Power: 100 mW.

Maximum operating voltage: 75V

Temperature coefficient: ±100ppm/℃

Operating temperature range: -55℃~+155℃



Size Chart
Type	L (mm)	W (mm)	T (mm)
0105	0.40±0.02	0.20±0.02	0.13±0.03
0201	0.60±0.05	0.30±0.05	0.23±0.03
0402	1.00±0.10	0.50±0.10	0.30±0.10
0603	1.60±0.15	0.80±0.15	0.40±0.10
0805	2.00±0.20	1.25±0.15	0.50±0.10
1206	3.20±0.20	1.60±0.15	0.55±0.10
1210	3.20±0.20	2.50±0.20	0.55±0.10
2010	5.00±0.20	2.50±0.20	0.55±0.10
2512	6.40±0.20	3.20±0.20	0.55±0.10
Type	A (mm)	B (mm)
0105	0.10±0.03	0.10±0.03
0201	0.10±0.05	0.15±0.05
0402	0.20±0.10	0.25±0.10
0603	0.30±0.20	0.30±0.20
0805	0.30±0.20	0.40±0.20
1206	0.50±0.20	0.50±0.20
1210	0.50±0.20	0.50±0.20
2010	0.60±0.20	0.60±0.20
2512	0.60±0.20	0.60±0.20

170 Types of Resistance Tables (1%)
0Ω	56Ω	3.6K	680K
10	62Ω	3.9K	750K
1.1Ω	68Ω	4.3K	820K
1.2Ω	75Ω	4.7K	910K
1.3Ω	82Ω	5.1K	1M
1.5Ω	91Ω	5.6K	1.1M
1.6Ω	100Ω	6.2K	1.2M
1.8Ω	110Ω	6.8K	1.3M
2Ω	120Ω	7.5K	1.5M
2.2Ω	130Ω	8.2K	1.6M
2.4Ω	150Ω	9.1K	1.8M
2.7Ω	160Ω	10K	2M
3Ω	180Ω	11K	2.2M
3.3Ω	200Ω	12K	2.4M
3.60	220Ω	13K	2.7M
3.9Ω	240Ω	15K	3M
4.3Ω	270Ω	16K	3.3M
4.7Ω	300Ω	18K	3.6M
5.1Ω	330Ω	20K	3.9M
5.6Ω	360Ω	22K	4.3M
6.2Ω	390Ω	24K	4.7M
6.8Ω	430Ω	27K	5.1M
7.5Ω	470Ω	30K	5.6M
8.2Ω	510Ω	33K	6.2M
9.1Ω	560Ω	36K	6.8M
10Ω	620Ω	39K	7.5M
11Ω	680Ω	43K	8.2M
12Ω	750Ω	47K	9.1M
13Ω	820Ω	51K	10M
15Ω	910Ω	56K	160K
16Ω	1K	62K	180K
18Ω	1.1K	68K	200K
20Ω	1.2K	75K	220K
22Ω	1.3K	82K	240K
24Ω	1.5K	91K	270K
27Ω	1.6K	100K	300K
30Ω	1.8K	110K	330K
33Ω	2K	120K	360K
36Ω	2.2K	130K	390K
39Ω	2.4K	150K	430K
43Ω	2.7K	510K	470K
47Ω	3K	560K
51Ω	3.3K	620K

400 Types of Resistance Tables (1%)
0R	560R	13K7	154K
1R	590R	14K	158K
1R1	604R	14K7	160K
1R2	620R	15K	169K
1R3	649R	15K4	174K
1R5	680R	15K8	180K
1R6	750R	16K	182K
1R8	820R	16K5	187K
2R	825R	16K9	191K
2R2	887R	17K8	196K
2R4	910R	18K	200K
2R7	931R	18K2	205K
3R	953R	18K7	210K
3R3	976R	19K1	220K
3R6	1K	19K6	226K
3R9	1K1	20K	232K
4R3	1K13	21K	237K
4R7	1K15	21K5	240K
5R1	1K2	22K	243K
5R6	1K27	22K6	249K
6R2	1K3	23K2	261K
6R8	1K37	24K	267K
7R5	1K4	24K3	270K
8R2	1K47	24K9	274K
9R1	1K5	25K5	280K
10R	1K58	26K1	287K
11R	1K6	26K7	300K
12R	1K65	27K	309K
13R	1K69	27K4	316K
15R	1K74	28K	324K
16R	1K8	28K7	330K
18R	1K82	29K4	340K
20R	1K87	30K	348K
22R	1K91	30K9	357K
24R	2K	31K6	360K
24R9	2K05	32K4	365K
26R1	2K2	33K	374K
27R	2K4	33K2	383K
30R	2K43	34K8	390K
31R6	2K49	35K7	402K
33R	2K61	36K	412K
35R7	2K7	37K4	422K
36R	2K74	39K	430K
39R	2K87	39K2	442K
40R2	3K	40K2	464K
43R	3K01	41K2	470K
44R2	3K16	42K2	475K
47R	3K3	43K	487K
49R9	3K4	44K2	499K
51R	3K57	45K3	510K
54R9	3K6	46K4	523K
56R	3K9	47K	536K
56R2	4K02	47K5	549K
59R	4K12	48K7	560K
60R4	4K3	49K9	562K
61R9	4K32	51K	590K
62R	4K42	52K3	604K
68R	4K53	53K6	619K
69R8	4K64	54K9	620K
71R5	4K7	56K	634K
75R	4K75	56K2	649K
80R6	4K99	57K6	665K
82R	5K1	60K4	680K
91R	5K49	63K4	715K
95R3	5K6	64K9	732K
97R6	5K76	66K5	750K
100R	5K9	68K	768K
110R	6K04	69K8	787K
120R	6K19	71K5	806K
130R	6K2	73K2	820K
150R	6K34	76K8	845K
160R	6K49	78K7	866K
180R	6K65	80K6	931K
191R	6K8	82K	953K
200R	6K98	82K5	976K
210R	7K15	84K5	1M
215R	7K5	86K6	1M1
220R	7K78	88K7	1M2
221R	7K87	90K9	1M3
226R	8K06	91K	1M5
237R	8K2	93K1	1M6
240R	8K45	97K6	1M8
243R	8K66	100K	2M
249R	8K87	102K	2M2
270R	9K09	105K	2M4
274R	9K1	107K	2M7
300R	9K31	110K	3M
330R	9K53	113K	3M3
332R	9K76	115K	3M6
348R	10K	118K	3M9
360R	10K5	120K	4M3
390R	10K7	121K	4M7
402R	11K	124K	5M1
430R	11K3	127K	5M6
464R	11K5	130K	6M2
470R	11K8	133K	6M8
499R	12K	137K	7M5
510R	12K4	140K	8M2
523R	13K	147K	9M1
536R	13K3	150K	10M
